PADS LOGIC无法复制的解决方法

我为什么经常遇到PADS奇怪的问题呢?上次一个字体问题搞的我要死,这次又是原理图拷贝出错的问题。
我一 Ctrl+V就跳出 管脚不一致!封装<2>门<1>门编号<3> 的警告。
我在老的原理图里新建了一页,突然就无法复制任何东西了,不仅元件,2d线,文本什么都不能复制,只能新建。
如下图,但是,如果在以前的sch文件已经画好的原理图页面里,又可以随便复制粘贴:
新建一个sch,还是一样的:
不过工具栏里的复制按键是有效的,正常工作。Ctrl+C就不好使。
真是奇怪的很,我还重新安装了一遍pads还是不行。


解决方法:

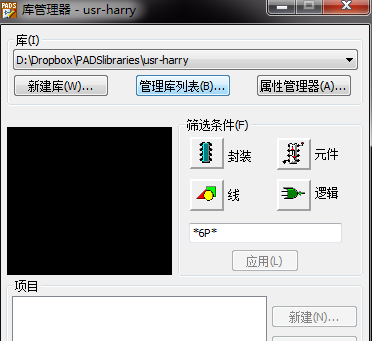

打开库管理器:
管理库列表,将pads安装自动的库,随便一个,移动到第一位,自己的库不能排第一个,如下图:



重启pads,一切恢复正常。



from 不吐不快 http://ift.tt/2rMb7De
via IFTTT
